TENSEGRITY

¿Qué es?
Es un principio estructural basado en el empleo de componentes aislados comprimidos que se encuentran dentro de una red tensada continua.

¿Cómo funciona?

Los miembros comprimidos (generalmente barras) no se tocan entre sí y estan unidos únicamente por componentes traccionados o tensados (habitualmente cables) que son los que delimitan espacialmente dicho sistema.

Características:

1. Trabajan a tensión y compresión

2. Cables a tensión

3. Barras a compresión

4. Son estructuras elásticas

5. Son indeformables

6. Las barras nunca se tocan

Elementos que la componen:

1. Barras

2. Cables

Análogos

Historia:

El Tensegrity es relativamente un sistema nuevo y en desarrollo ( de 50 años de edad).

 Han sido considerados a tres como los inventores del Tensegrity: Richard Buckmister Fuller (USA-1962), David Georges Emmerich (Francia-1964) y Kenneth D. Snelson (EE.UU-1948).

Sin embargo el primer sistema proto-tensegrity fue creado por Karl Ioganson, donde este describe tres modelos o patrones básicos, con los que las estructuras Tensegrity se pueden construir: un patrón diamante, un patrón zig-zag y un patrón de circuito. Esta clasificación se origina en la posición relativa de las barras entre sí y los extremos de los cables.

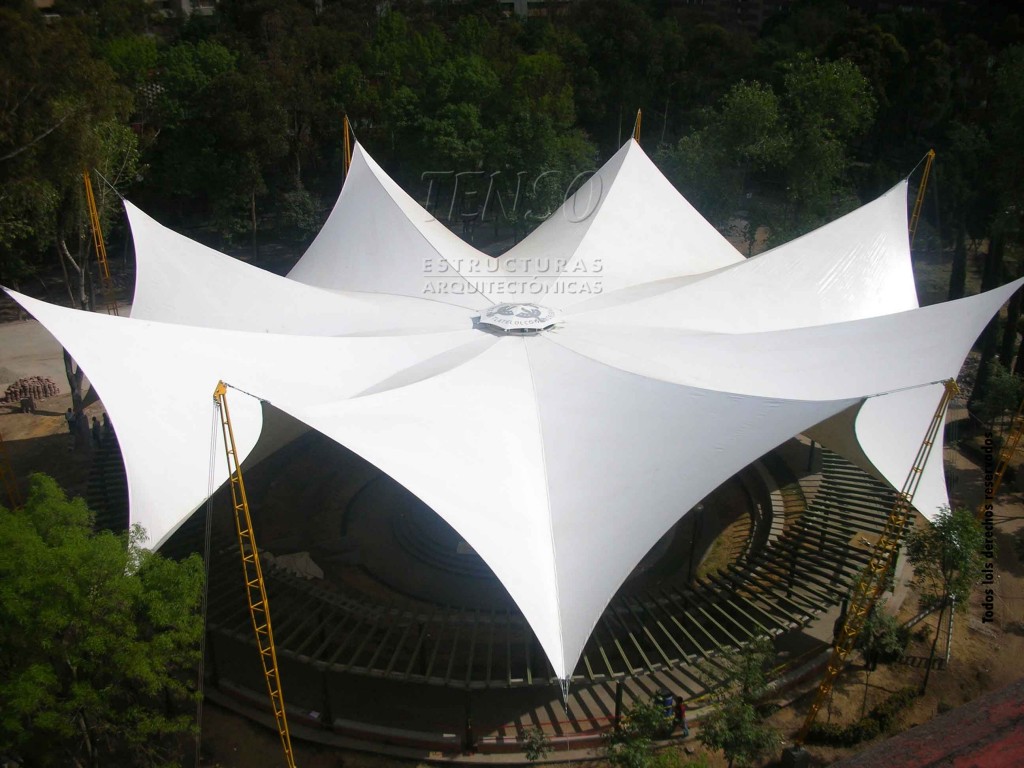

VELARIAS

¿Qué es?

Es una cubierta ligera, hecha por un material textil tensada a una estructura primaria (postes o construcción).

También son conocidas como tenso estructuras, membranas flexibles, lonarias o estructuras ligeras.

¿Cómo funcionan?

Sus cargas a tensión son transmitidas de la lona a los postes o puntos de anclaje en algún elemento estructural ya sea muro o columna metálica para mantener la lona tensionada y así auto sustentarse.

Características:

1. Son elástico/plástico: Pueden deformarse y regresar a su forma original o deformarse y no regresar a su forma original.
2. Deben tener como mínimo 3 puntos y un borde que no sea recto, o 4 puntos mínimo y uno de ellos debe salir.
3. Superficie activa/Superficie mínima
4. Curvatura Anticlastica
5. Desarrollable (la conforman muchas tiras pegadas).
6. Son de fibra de nylon y tienen un recubrimiento de teflón.
7. Se coloca de forma contraria.
8. Superficie a tensión.
9. Cables a tensión.
10. Postes a compresión.

Elementos que la componen:

1. Relingas.
2. Articulaciones: evitan que se rompa.
3. Anillo de tensión: se utiliza cuando son muchos elementos.
4. Tensores.
5. Zapatas.
6. Muertos de concreto.
7. Cables.
8. Postes.

Análogos

Club del palacioTuwaiq, en Riyadh - Frei Otto Warmbronn

Pabellón de Alemania - Frei Otto Warmbronn

Historia

El origen de las velarias y tenso-estructuras se remonta a muchos años atrás cuando el hombre primitivo abandono las cuevas y comenzó a ser nómada buscando su subsistencia. Por medio de pieles troncos y huesos confecciono sus primeras refugios móviles cuya antigüedad se remonta a los 15 mil años.

En las tierras de América siglos después se logro un tipo de refugio en Norteamérica llamado “Tipi” hecho de varillas de madera y pieles de búfalo, lo cual les daba abrigo de la intemperie.

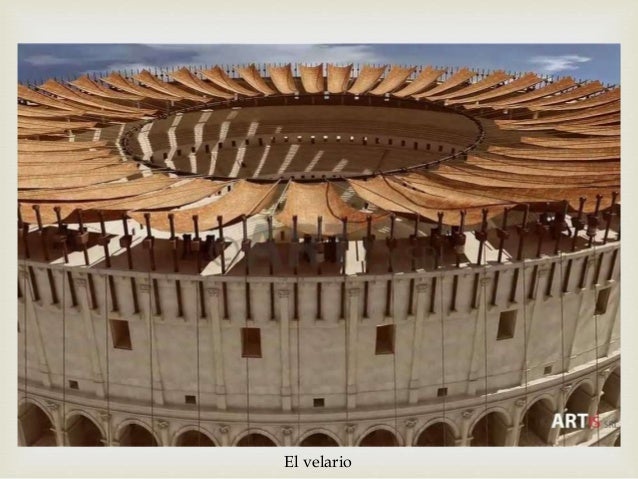

En la antigüedad en el circo romano se utilizaba en algunos casos velarias para dar sombra en las gradas, tal fue el caso del coliseo donde se supone se sostenía con postes de madera y velarias de tela de lino.
En la década de los 50’s el Ingeniero-Arquitecto alemán Frei Otto, comienza sus primeras experimentos con cubiertas de cobertizo ligeras.

En México la influencia del trabajo con estructuras ligeras se viene difundiendo en la UNAM, donde se da la especialidad en cubiertas ligeras impartida por el Dr. En arquitectura: Juan Gerardo Oliva y el Arquitecto: E.C.L.: Marcos Javier Ontiveros Hernandez , Especialista en cubiertas ligeras. Quienes impartieron el primer curso taller sobre “Velarias” en la ciudad de Mérida, Yucatan en la de Facultad de Arquitectura de la UADY, donde mostraron varias de sus obras ejecutadas en el país.

Ej.

¿QUE SON LAS ESTRUCTURAS?

Primero, se puede decir que una ESTRUCTURA es un sistema y un sistema es un conjunto de elementos con un fin común, tales como:

• Vigas
• Columnas
• Marcos
• Techos

Los sistemas transmiten las cargas, hay 5 tipos de cargas:

1. Accidentales, que principalmente son las naturales (nieve, sismos, lluvias, etc.)
2. Muertas, que se refiere a las estructuras
3. Vivas, que son las personas y los muebles
4. Puntuales, que actúan sobre una parte del sistema
5. Dispersas, que con su nombre lo dice.
